产品介绍
一、简介
近十几年来，用小型X射线发生器产生的低能X射线代替天然放射性β源（氪-85，锶-90）建立了测厚系统已经成为一种发展趋势。X射线装置有诸多优点：X射线管工作时产生射线粒子，停止时放射性射线消失；射线能量较低适当防护即可达到表面剂量小于1μSv/h，达到国家豁免要求；另外使用方便，保存安全，简化使用许可证办理手续，降低放射源维护费用，减少使用者受射线照射危害。
X射线测厚系统在厚度测量的重复性、稳定性的指标也不亚于β源测厚仪。因此该类测厚仪系统在锂电池制造行业广泛被使用，预计将来在造纸、薄膜纺织等工业也被广泛使用。
二、测量原理

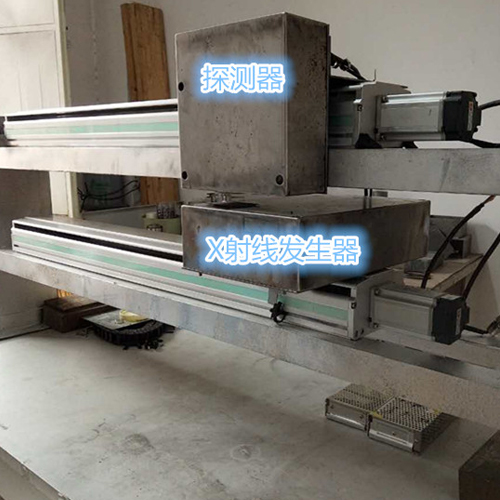

单位面积上极片的质量，称为极片的面密度。极片的面密度是决定电池的一致性的最重要的因素。通过X射线管产生的X射线，穿透电池极片时，一部分射线被极片吸收。导致穿透极片后的射线强度相对于入射射线强度有一定的衰减。衰减比例与被穿透极片的面密度呈负指数关系。通过填充有特殊气体电离室检测射线穿透极片前后的射线强度，即可推算出极片的面密度。如下图所示，I0为透射前的射线强度，I为透射后的射线强度，二者满足I=I0exp(-um)的关系。其中u为单位面密度极片的射线吸收系数，m为面密度。
三、主要技术指标
（1）重复性：重复测量同一极片（4S内）
重复性好于 0.09%~0.13%（3σ）（取决于极片厚度）
（2）稳定性：12小时测量均值（60S均值）≤0.1%
（3）测量范围：10-200mg/cm2
（4）扫描架扫描宽度，300mm-2000mm
扫描速度 Max 15 m/min
（5）数据处理
A) 当前数据处理
原始数据图形：给出原始数据示波图
横向分布图 当前横向刀口分布图
纵向分布图 纵向材料面密度趋势图
单点示波图 处理后单点示波图等
B) 历史数据查询
C) 报警与反馈功能
超限报警、安全报警、反馈信号控制，上流工艺流程
